拉伸加工時，凸模的圓角對拉伸件的影響
來源：禾聚五金 瀏覽：- 發布日期： 2023-01-13【大 中 小】
拉伸加工會出現褶皺是凹?？诓康腞圓角過大，又或者彈性壓料板的壓力較小所引起的。而拉伸加工產生裂紋則是因凹?？诓康腞圓角過小或者壓料力過大所造成的。凸模的R圓角與拉伸件的影響不如凹?？诓縍圓角的影響大。
第一次拉伸凹模的圓角R的公式：毛坯的相對厚度t/D0×100；計算數值在2-1時，圓角半徑為6~8t；計算數值在1-0.3時，圓角半徑為8-10t； 計算數值在0.3-0.1時，圓角半徑為10-15t。凹模的圓角半徑過大了，拉伸加工時，拉伸件容易出現褶皺，反之，凹模的圓角半徑過小時，拉伸加工容易出現拉裂的現象。
正常情況下，可以取凸模的圓角半徑等于凹模的圓角半徑，但是，凸模的圓角半徑也應該保證沖壓后的中間毛坯形狀符合后續工序的要求。最后一道拉伸用的凸模半徑應等于成品零件相應部位的內圓角半徑。

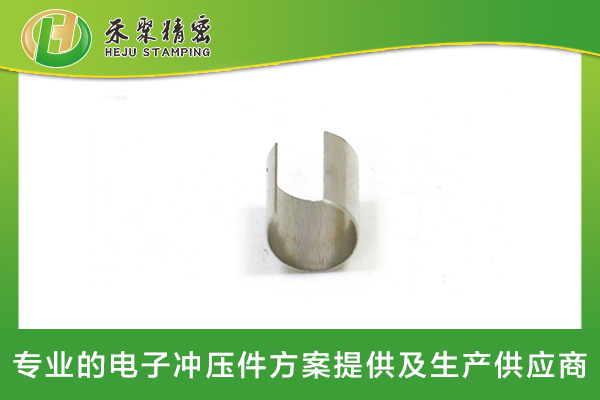

禾聚精密沖壓拉伸件精度高，零件公差可控制在±0.01mm，無需后處理，完美成品可采用連續模沖壓成型。精密冷擠壓生產可替代其他工藝生產，生產效率高，成本低。采用精密冷擠壓技術生產五金零件，可以大大降低零件成本，縮短零件交貨周期。
?
