【東莞沖壓加工廠】手機PCB上的屏蔽罩到底有多重要
來源:禾聚五金 瀏覽:- 發布日期: 2023-03-06【大 中 小】
屏蔽罩多見于手機PCB,主要是因?yàn)槭謾C(jī)上有GPS,BT,Wifi,2G/3G/4G/5G等多種無線通信電路,有的如敏感的模擬電路,DC-DC開關電源電路,通常都是需用屏蔽罩隔離,一方面是為了不影響其他電路,另一方面是為防止受到其他電路影響。
這只是其中一個作用,防止電磁干擾;屏蔽罩還有另外一個作用是防止撞件,PCB SMT后會進行分板,一般相鄰板子之間都需要隔開,防止離得太近,在后續的測試或者其他運輸過程中導致撞件。

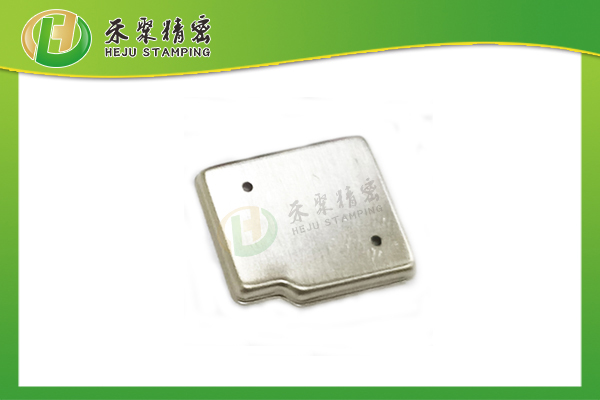

屏蔽罩可以分為固定式和可拆卸式。固定式一般也叫單件式,直接SMT貼在PCB上,英文一般稱Shielding Frame。可拆卸式一般也叫雙件式,雙件式屏蔽罩可以直接打開,不需要借助熱風槍工具。
屏蔽罩的的原材料一般有洋白銅、不銹鋼、馬口鐵等,目前大多數的屏蔽罩用的都是洋白銅。
洋白銅的特點是屏蔽效果稍差,較軟,價格比不銹鋼貴,易上錫;不銹鋼的屏蔽效果好,強度高,價格適中;但上錫困難(在沒做表面處理時幾乎不能上錫,鍍鎳后有改善,但還是不利于貼片);馬口鐵屏蔽效果最差,但上錫好,價格便宜。
禾聚精密沖壓專業生產加工屏蔽罩外殼件,也支持來圖定制,如果您需要手機PCB屏蔽罩歡迎撥打13713098683(李生) 或者將圖紙發送至此郵箱yewu@cnstamping.com。
?
