沖裁件有間隙作用力和反作用力不在一條線上產生力矩。凸凹模間隙過大及凹模刃口帶有反錐度時,或頂出器與工件接觸面積太小時產生翹曲變形。
2)沖裁件產生翹曲變形對策:
沖裁間隙要選擇合理;
在模具結構上應增加壓料板或托料板,板材與壓料板平面接觸并有一定的壓力;
檢查凹模刃口如發現有反錐度則必須將沖模刃口修整合適;
如是由于沖裁件形狀復雜且內孔較多時剪切力不均勻增大壓料力,沖裁前就壓緊條料或者采用高精度的壓力機沖裁;
;
定時清除模具腔內的贓物,薄板料表面進行潤滑,并在模具結構上設有通油氣孔。

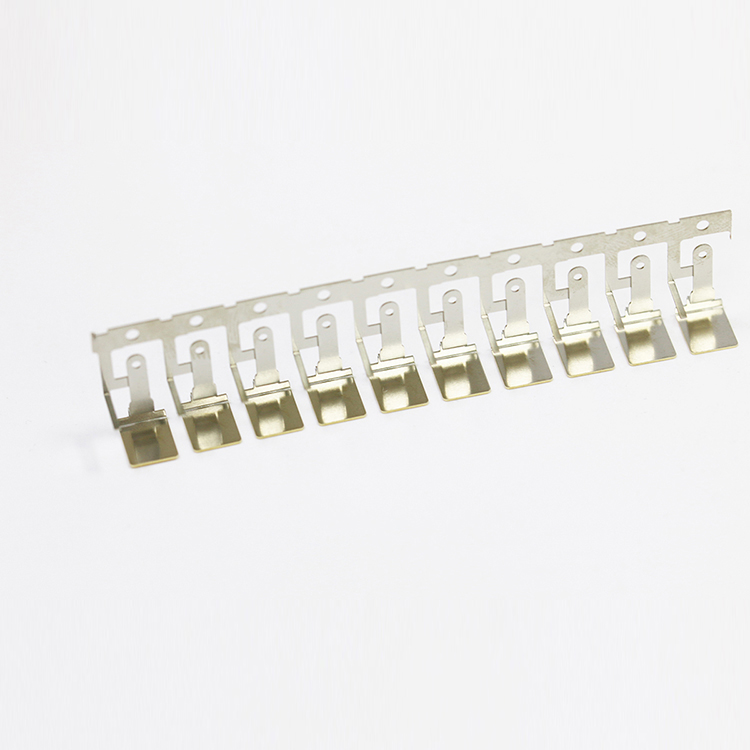

禾聚精密設計團隊具備:能制造業內一流的高速?zèng)_壓模具,月均開發模具能力20套以上,一套模具的完成時間最快時間為14天??闪慨a(chǎn)連接器端子,繼電器端子,汽車端子等沖裁件。
