游標卡尺的讀數方法以及|使用方法

返回列表 來源:禾聚五金 瀏覽:- 發布日期: 2020-05-27【
游標卡尺是一種高精度的測量工具,主要有主尺和附在主尺上能滑動的游標組成??潭戎狄话阌腥N類型:0.1、0.05、0.02mm。

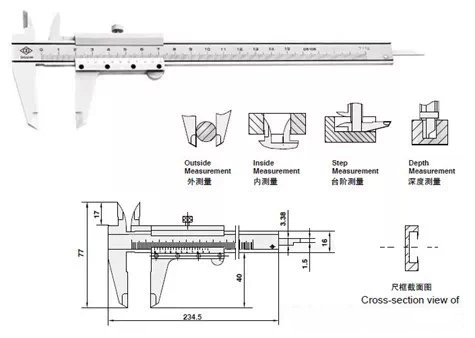

游標卡尺
游標卡尺的讀數方法,以刻度值0.02mm的為例:
1) 根據副尺零線以左的主尺上的最近刻度讀出整毫米數;
2)根據副尺零線以右與主尺上的刻度對準的刻線數乘上0.02讀出小數;
3)將上面整數和小數兩部分加起來,為總尺寸。0.02mm游標卡尺的讀數方法。
游標卡尺

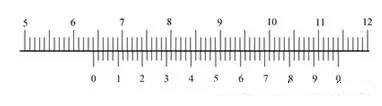

如上圖所示,副尺0線所對主尺前面的刻度64mm,副尺0線后的第9條線與主尺的一條刻線對齊。
副尺0 線后的第9條線表示: 0.02x9= 0.18mm
所以被測工件的尺寸為: 64+0.18=64.18mm
游標卡尺的使用方法:將量爪并攏,查看游標和主尺身的零刻度線是否對齊。如果對齊就可以進行測量:如沒有對齊要記取零誤差:游標的零刻度線在尺身零刻度線右側的叫正零誤差,在尺身零刻度線左側的叫負零誤差(這種規定方法與數軸的規定一致,原點以右為正,原點以左為負)。

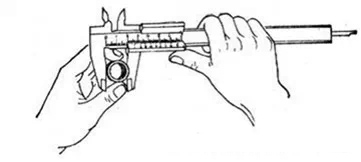

測量時,右手拿住尺身,大拇指移動游標,左手拿待測外徑(或內徑)的物體,使待測物位于外測量爪之間,當與量爪緊緊相貼時,即可讀數,如下圖所示:
游標卡尺

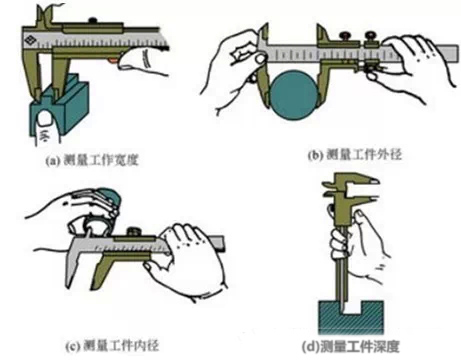

游標卡尺常應用于:測量工件寬度、測量工件外徑、測量工件內徑、測量工件深度。
游標卡尺的應用
會使用游標卡是一個精密五金沖壓廠品質人員的基本要求,你學會了嗎?
