首先,我們來聊聊沖壓工藝類術語
1、工 件
工件就是已完結工藝各項規則的各道工序的沖件。
2、工序件
工序件是已被沖壓一部分的坯料或產品,但尚須進一步成型。
3、上件
上件是將工序產品送入模具以供進一步?jīng)_壓的產品。
4、上件設備
上件設備是將工序件送入模具的設備。
5、上死點
上死點是壓力機承板上下運動的上端打死點。
6、下死點
下死點是壓力機承板上下運動的下端打死點。
7、毛刺
毛刺是產品在沖裁后沖裁件側斷面質量留下的凸起。
8、毛刺面
毛刺面是指的是產品在沖裁后沖裁件側斷面有毛刺的沖裁件一側平面。在落料模里,毛刺面是觸摸凸模的平面;在沖孔模里,毛刺面是觸摸下模的產品面。
9、毛面
毛面說籠統點就是沖裁件被撕裂的粗糙的斷面。
10、中性層
中性層實際并不存在,是一個假象出來,用于展開產品,表達唯一成型部分既不拉伸也不壓縮的長度。
11、中性層系數
中性層系數就是用以斷定中性層所在產品成型的具體位置數。
12、雙面空地
雙面空地是從一側至對面另一側的空地或兩邊空地之和。
13、出件
出件就是把已經經過沖制后的工(序)件從模具內頂出的一個代稱,也可稱之為“落料”。
14、出件設備
出件設備是使已經經過沖制后的工(序)件從模具內頂出的專用設備。
15、正回彈
正回彈是產品折彎后,沖件從模具中取出后成型半徑增大的表現,沖裁件從模具中出件后其成型角度增大的回彈。
16、沖件
沖件是原材料經過一道或多道沖壓工序后的總稱,也就是工序件和工件的總稱。
17、光面
光面是沖裁件被切出的亮光帶,一般斷面分為3個斷面。
18、閉合高度
閉合高度是沖模在正常工作時,壓力機到達下打死點時上模座或下模承板平面的間隔。
19、回彈
回彈有兩種,一種是成形沖件從模具內取出后的尺度與模具相應尺度的差值。關于曲折件,一般以視點差或半徑差表明。另一種是從模具中逸出的沖裁件外形尺度與凹模相應尺度的差值或內形尺度與凸模相應尺度的差值。
20、行程
行程是壓力機滑塊上下運動兩端結尾間的間隔。習慣上把壓力機滑塊的上下運動也稱為行程,如“行程向下”、“行程向上”、“每分鐘行程次數”等等。
21、負回彈
負回彈是成形沖件從模具中取出后曲率半徑減小的回彈,或沖裁件從模具中逸出后資料實體縮小的回彈。
22、夾持送料設備
夾持送料設備是使用機械、氣壓或液壓機的夾緊、放松和往復動作將原資料送入沖模的設備。
23、壽數
壽數是指沖模每修磨一次能沖壓的次數或模具作廢前能沖壓的次數。前者稱為刃磨壽數,后者稱為總壽數。
24、步距
步距是可用于屢次沖壓的原資料每次送進的間隔。
25、空地
空地是相互配合的凸模和凹模相應尺度的差值或其間的空地。
26、單面空地
單面空地是從中心至一側的空地或一側的空地。
27、坯料
坯料是未經過沖壓的,大多只用于一次沖壓的原資料。坯料有時稱為毛坯或毛料。
28、卷料
卷料是可用于屢次沖壓的成卷原資料。
29、板料
板料是可用于屢次沖壓的板狀原資料。
30、條料
條料是可用于屢次沖壓的條狀原資料。
31、拉痕
拉痕是沖件在成形進程中,資料外表與模具作業面的沖突印痕。
32、拉深比
拉深比是拉深系數的倒數。

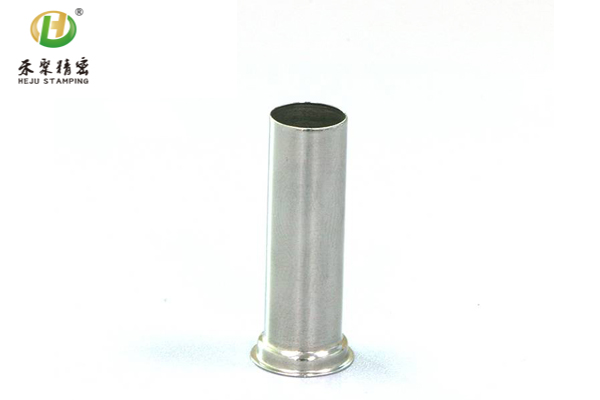

33、拉深系數
拉深系數是本工序圓筒形拉深件直徑與前工序拉深件直徑的比值。關于第一道拉深,拉深系數是拉深件直徑與打開直徑的比值。
34、突耳
突耳是拉深件上口邊際的耳形突起。
35、送料
送料是將原資料送入模具以供沖壓。
36、送料設備
送料設備是將原資料送入模具的設備。常見的送料設備有滾軸式、夾持式、鉤式等。
37、料斗
料斗是帶有使成形沖件主動定向送出組織的斗形容器。
38、曲折半徑
曲折半徑是沖件曲折處的內半徑。
39、打開圖
打開圖是與成形沖件相對應的平面工序件圖形。
40、打開尺度
打開尺度是與成形沖件尺度相對應的平面工序件尺度。
41、起拱
起拱是沖件外表發生拱形不平的現象稱號。
42、起皺
起皺是拉深件凸緣發生波浪形皺裥的現象稱號。
43、料槽
料槽是使沖件次序進入或脫離模具的槽形通道。
44、鉤式送料設備
鉤式送料設備是使用往復運動的鉤子伸入孔內帶動原資料送入沖模的設備。
45、理件
理件是將沖件(絕大多數為沖裁件)理齊堆疊。
46、理件設備
理件設備是將沖件理齊堆疊的設備。
47、排樣
排樣是完結排樣圖的沖模設計進程。有時也把排樣圖簡稱為排樣。
48、排樣圖
排樣圖是描繪沖件在條(帶、卷)料上逐步構成的進程,終究占有的方位和相鄰沖件間聯系的布局圖。
49、粘模
粘模是沖模作業外表與沖件資料粘合的現象稱號。
50、崩刃
崩刃是凸?;虬寄H锌谛K剝落的現象稱號。
51、最小曲折半徑
最小曲折半徑是指能成功地進行曲折的最小的曲折半徑。
52、搭邊
搭邊是排樣圖中相鄰沖件概括間的最小間隔,或沖件概括與條料邊際的最小間隔。
53、塌角
塌角有兩個意義,一個是指沖裁件外緣近凹模面或內緣近凸模面呈圓角的現象,另一是指沖裁件斷面呈塌角現象部分的高度hg。
54、塌角面
塌角面是邊際呈塌角的沖裁件平面,即毛刺面的對面。
55、試模
試模是指模具裝配完結后進行的試驗性沖壓,以考核模具性能及沖件質量。
56、滾軸送料設備
滾軸送料設備是使用成對滾軸將原資料夾緊并送入沖模的設備。資料的送進是經過滾軸的周期性旋轉完結的。
其次,聊聊什么是沖壓模具術語
1、沖裁
沖裁是使用沖模使部分資料或工序件與另一部分資料、工(序)件或廢料別離的一種沖壓工序。沖裁是堵截、落料、沖孔、沖缺、沖槽、剖切、鑿切、切邊、切舌、切開、整修等別離工序的總稱。
2、切開
切開是將資料沿打開概括部分而不是徹底別離的一種沖壓工序。被切開而別離的資料坐落或根本坐落別離前所在的平面。
3、切邊
切邊是使用沖模修邊成形工序件的邊際,使之具有必定直徑、必定高度或必定形狀的一種沖壓工序。
4、切舌
切舌是將資料沿打開概括部分而不是徹底別離的一種沖壓工序。被部分別離的資料,具有工件所要求的必定方位,不再坐落別離前所在的平面上。堵截
5、堵截
堵截是將資料沿打開概括別離的一種沖壓工序,被別離的資料成為工件或工序件。
6、擴口
擴口是將空心件或管狀件打開處向外擴張的一種沖壓工序。
7、沖孔
沖孔是將廢料沿關閉概括從資料或工序件上別離的一種沖壓工序,在資料或工序件上取得需求的孔。
8、沖缺
沖缺是將廢料沿打開概括從資料或工序件上別離的一種沖壓工序,打開概括構成缺口,其深度不超過寬度。
9、沖槽
沖槽是將廢料沿打開概括從資料或工序件上別離的一種沖壓工序,打開概括呈槽形,其深度超過寬度。
10、沖中心孔
沖中心孔是在工序件外表構成淺凹中心孔的一種沖壓工序,反面資料并無相應凸起。
11、精沖
精沖是光亮沖裁的一種,它使用有帶齒壓料板的精沖模使沖件整個斷面悉數或根本悉數光亮。
12、連續模
連續模是具有兩個或更多工位的沖模,資料隨壓力機行程逐次送進一工位,從而使沖件逐步成形。
13、單工序模
單工序模是在壓力機一次行程中只完結一道工序的沖模。
14、組合沖模
組合沖模是按幾何要素(直線、視點、圓弧、孔)逐副逐步構成各種沖件的通用、可調式成套沖模。平面狀沖件的外形概括一般需求幾副組合沖模分次沖成。
15、壓凸
壓凸是用凸模擠入工序件一面,迫使資料流入對面凹坑以構成凸起的一種沖壓工序。
16、壓花
壓花是強行部分排擠資料,在工序件外表構成淺凹斑紋,圖畫、文字或符號的一種沖壓工序。被壓花外表的反面并無對應于淺凹的凸起。
不管是設計學徒還是設計工程師,也不管是不是以后要搞設計,這些專用名詞的意思還是需要掌握的,畢竟這個行業非常的廣泛。
