常見的首次拉伸模結構以及特點
來源:禾聚五金 瀏覽:- 發布日期: 2021-11-24【大 中 小】

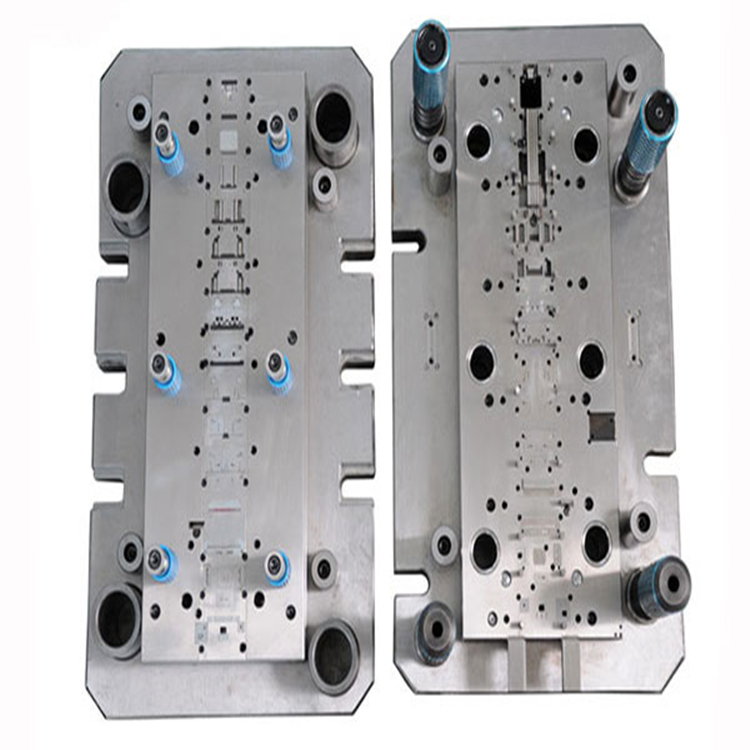

常見的首次拉伸模有:無壓邊裝置、具有彈性壓邊裝置、落料首次拉深復合模還有雙動壓力機用的首次拉伸模等等,它們的結構如下。
一凸模、一定位板、一凹模、一下模座就成了無壓邊裝置的首次拉深模,這種首次拉伸模板料塑性良好,比較適用于淺拉伸。上模座、頂件板、上凹模、下凸模、壓邊板、下模座、壓簧、頂桿組成具有彈性壓邊裝置的首次拉深模,上??臻g受限,所以它用于壓邊力不大狀況中。
凸凹模固,定在上模上,而壓邊圈;凹模和拉深沖孔凸凹模固定在下模上。在下模板下面安裝有彈頂器。沖模中的凸凹模的壁厚應有較高的強度,組成落料首次拉深復合模。這個模具結構復雜,制作困難,可是壓力機的一次行程,能同時完成落料-拉深-沖孔三道工序。生產效率高.適于大批量零件沖壓。
一凸模、一上模座、一打料桿、一推件塊、一凹模、一定位板、一壓邊圈、一下模座、一卸料螺釘組成雙動壓力機上使用的首次拉伸模,此模具因裝有剛性壓邊裝置,所以模具結構比較簡單,制作周期也短,成本也低,但壓力機設備投資較高。適用于沿構件軸線變化的圓形、矩形或異型截面空心結構件制作。
?
