精密沖壓件結構設計會有哪些要求
來源:禾聚五金 瀏覽:- 發布日期: 2021-12-07【大 中 小】

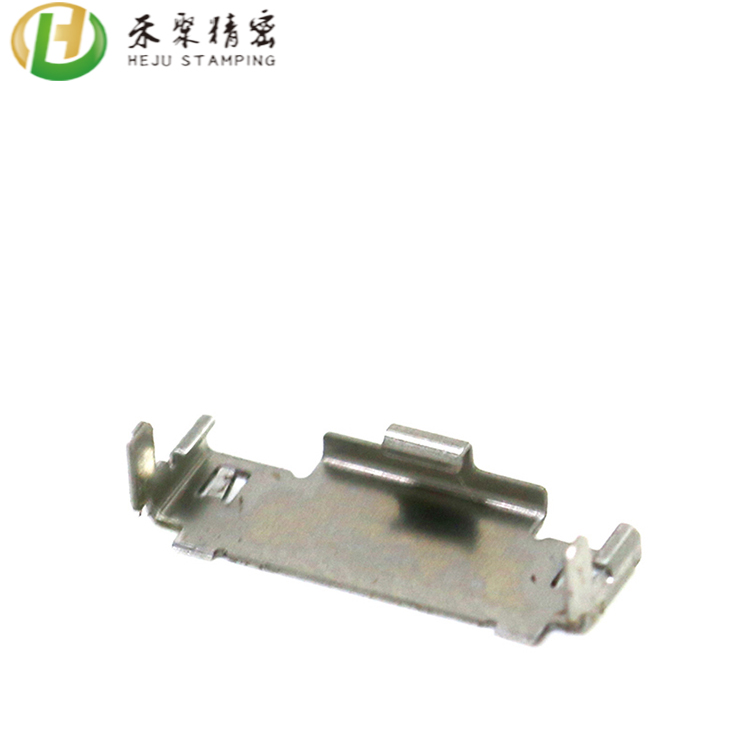

精密沖壓件是采用精沖生產出來的工件,精沖是在普通沖壓工藝的基礎上發展起來的一種物料加工方法,它是通過提高導向精度,減小凸凹模間隙,增加反向壓力和V形環壓邊圈等工藝措施,造成在強烈的三向壓應力狀態條件下,實現精密沖壓或精密沖壓與其他成形工藝復合的工序,獲得精密沖壓件。
精密沖壓和普通沖壓是不一樣的,精密沖壓件孔徑及孔邊距最小數值都會比普通沖壓小,因此在設計精密沖壓件時,對結構設計是有一定要求的。
在設計精密沖壓件結構時,工件外形和內孔應是圓角,不允許有尖角。允許的最小圓角半徑值與材料厚度有關。工件的沖孔直徑,長槽寬度以及邊緣距離都不能太小了。在精密沖壓齒輪時,齒輪的節圓齒寬不能小于0.6t,而且齒形的頂部與根部應是圓角過渡,不可以是尖角過渡。精密沖壓件外緣輪廓形狀應盡可能平滑過渡,不要突然變化,在工件表面上,設計符號或者標記及壓切時,壓切深度不應該超過0.25t。
精密沖壓工件生產一般會以強力壓邊精密沖裁為主。精沖工件的幾何形狀、尺寸公差和形位公差以及剪切面質量都遠高于普通沖裁的工件。
?
